Геймпад (игровой джойстик для ПК) из старой клавиатуры и бытового хлама

Приветствую всех, сегодня к вашему обозрению увлекательная самоделка из ненужной «клавы» (клавиатуры).
В данной самоделке необходимы следующие материалы и инструменты:
— старая клавиатура;
— тактовые кнопки;
— провода;
— обрезки фанеры;
— мелкие шурупы;
— картон;
— шпатлёвка по дереву;
— клей ПВА;
— паяльник и принадлежности;
— отвёртка;
— электролобзик;
— ручной лобзик;
— шуруповёрт;
— клеевой пистолет.
Для начала разберём старую «клаву».
Откручиваем все болтики снизу и клавиатура легко разделяется.
От клавиатуры нам необходима только плата.
Отложим пока это всё в сторону и возьмём небольшой обрезок фанеры.
Подготовим шаблон из картона.
Произведём по сделанному шаблону разметку на фанере.
По разметке отрежем всё лишнее с помощью электролобзика.
При помощи наждачной бумаги уберём неровности и заусенцы.
Вот такая должна получиться заготовка.
Изготовим таким же образом копию предыдущей заготовки.
Отступаем 1 см от края и наносим с помощью циркуля разметку.
Просверлим отверстие возле линии разметки, необходимое для прохождения пилки электролобзика.
Далее вырезаем внутреннею часть заготовки.

Вот так должно выглядеть.
[center]Две получившиеся заготовки необходимо склеить между собой.
Нанесём клей
Равномерно распределим клей по поверхности.
Прочно прижимаем части между собой.
После высыхания клея и хорошего соединения, сделаем обработку наждачной бумагой.
Приготовим тонкую фанеру
По предварительно сделанной разметке (по форме изготовленной детали) ручным лобзиком (аккуратно, так как фанера тонкая) выпилим крышку.
Вот, что должно у нас получиться.
Прикладываем крышку на основную деталь корпуса.
Сверлим тонким сверлом крепёжные отверстия.
По ходу работы в сделанные отверстия вкручиваем шурупы, чтобы избежать смещения.
После фиксации крышки произведём чистовую обработку.
Вырезаем шаблон в виде крестика.
Прикладываем с левой стороны и делаем разметку.
После сделаем вот такой шаблон с шестью ровными прорезями в виде кружочков.
С правой стороны сделаем разметку.
Примерный внешний вид будущего джойстика.
По разметке сделаем углубления, не применяя больших усилий (сквозных отверстий быть не должно).
Дальше маленьким сверлом в наших углублениях уже делаем отверстия насквозь.
В верхней части и на лицевой стороне корпуса ещё просверлим два сквозных отверстия.
И наконец приступим к электронной начинке.
Разберём старую ненужную электронику и найдём платы с тактовыми кнопками.
С плат выпаиваем нужные нам кнопки.
Ко всем кнопкам припаиваем по два провода.

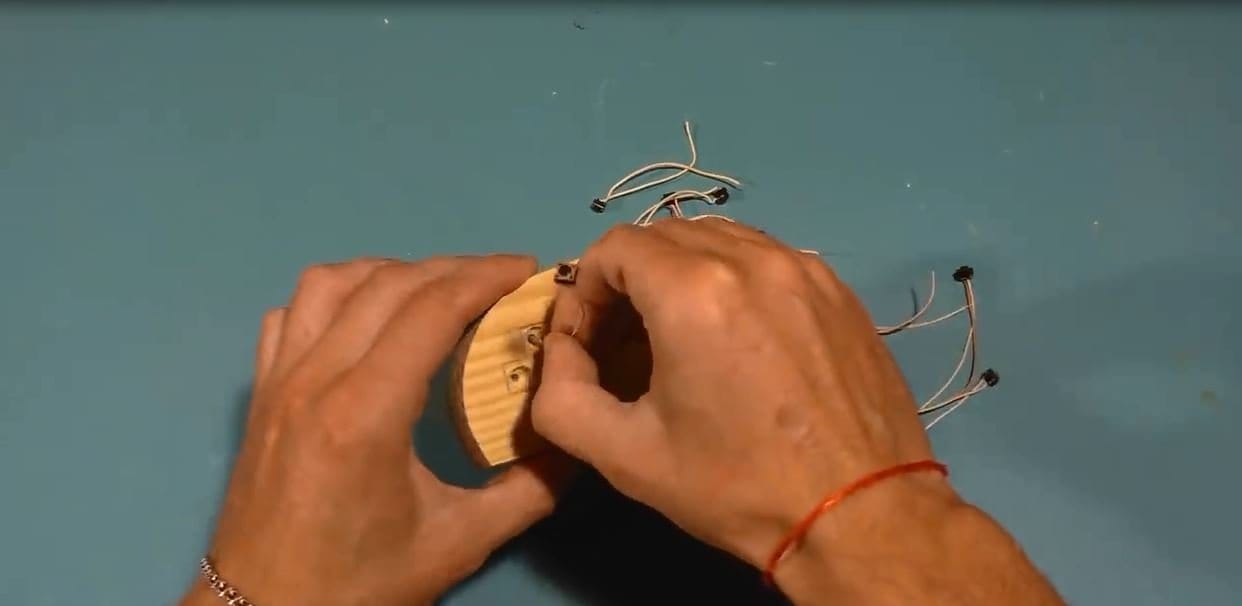

В углубления корпуса установим кнопки, продёргивая провода в сквозные отверстия и проклеиваем их с обратной стороны горячим клеем.
Пользуясь шпаклёвкой по дереву замажем щели.
Обработаем поверхность наждачкой.
Для эстетичности покрасим корпус.
Вернёмся к плате демонтированной из клавиатуры.
Отпаяем «родной» кабель.
Также выпаиваем один светодиод и подпаиваем к нему провода.
Устанавливаем светодиод в отверстие на лицевой стороне корпуса, дополнительно можно закрепить горячим клеем.
Продёргиваем в отверстие сверху usb кабель.
Возьмём плату от «клавы» и припаяем светодиод, соблюдая полярность.
Провода от usb кабеля паяем по указанной схеме.
Затем при тщательном осмотре дорожек определим контакты игровых кнопок.
Зачищаем нужные нам контакты на плате.
Подпаиваем к контактам провода от соответствующие кнопкам на будущем геймпаде.
Всё разместив в корпусе, закрываем крышку.
И вот наш великолепный девайс готов.
Включаем любимую игрушку и проводим испытание.
По словам автора самоделки всё отлично работает, хотя я в этом не уверен, так как кабель usb был припаян напрямую к плате где раньше был кабель ps/2, а они отличаются по некоторым функциям, кто, что думает поэтому поводу, пишите в комментарии.
Но не спешите расстраиваться, потому, что устройство имеет право на жизнь при некоторых дополнениях или изменениях, иначе я бы это не публиковал, а именно: применение специального переходника с ps/2 на usb, благо сейчас на «Алике»(AliExpress) всё продаётся, либо использовать в этой самоделке плату от usb клавиатуры.
